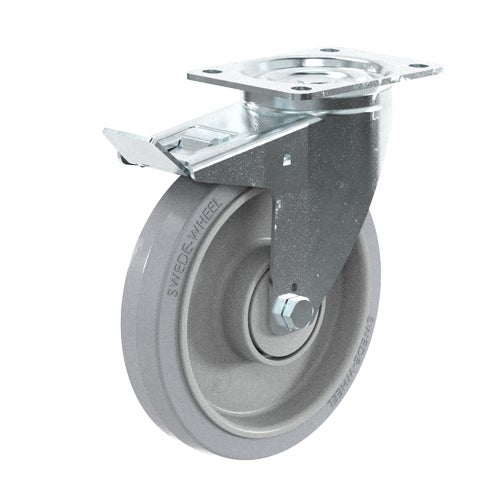

Länkhj 200 mm m totalbr, elastisk gummi-bana

Artikelnummer:
5a20685932gg
PDF-blad

Länkbygel med totalbroms. Plåtpressad, förzinkad bygel med dubbla kulrader i svängkransen. Infästningsplatta. Skruvad hjulaxel. Hjul med grå elastisk gummi-bana. Nav i grå nylon/PA6 med trådskydd. Dubbla kullager.

För prisuppgift, vänligen logga in.

Teknisk data

Diameter 200
Bygghöjd 240
Vikttålighet (dynamisk) 350
Rullmotstånd 1 = Tungrullad, 5 = Lättrullad
Ljudnivå 1 = Högljudd, 5 = Tyst
Slitage 1 = Slits snabbt, 5 = Slitstark
Rostskydd 1 = Lågt rostskydd, 5 = Rostfritt
Diameter 200
Bygghöjd 240
Vikttålighet (dynamisk) 350
Bygeltyp Broms
Hjulinfästning Platta
Materialtyp Bana Elastiskt Gummi
Lagring Dubbla Kullager
Plattstorlek 140x110
CC avstånd 105x80
Banhårdhet (Shore°) 75° Shore A
Broms Totalbroms
Banbredd 45
Navhål 12
Materialtyp Nav Nylon PA6
Håldiameter platta 11
Gaffelvidd 61
Dyn vikttålighet 4kmh 350
Färg bana Grå
Offset 54
Materialtjocklek bygel 3
Materialtjocklek platta 4
Svängradie 162
Nettovikt 2,75
Temperaturområde -20°C to +60°C
Numeriska värden i tekniska specifikationen kan vara nominella/avrundade till närmsta standardmått. För exakta värden, vänligen se ritning.
Utökad teknisk data

Ange dina uppgifter för att ladda ner 3D-filer.

Ritning ej tillgänglig.

Detaljerade lagersaldouppgifter är endast tillgängligt för inloggade användare.

Endast tillgängligt som inloggad användare.

Endast tillgängligt som inloggad användare.
