skizzieren Kugelrollen, FZB, versinkt/Schraube, Kugeldurchmes

Kugelrollen, FZB, versinkt/Schraube, Kugeldurchmes

Artikelnummer:
9164271
PDF-Blatt

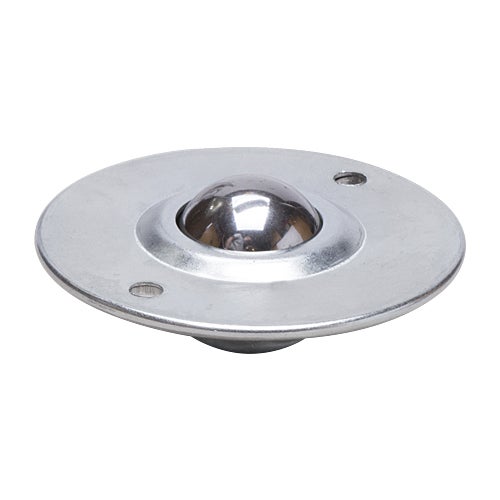

Kugelrolle aus verzinktem Stahlblech, ausgelegt zur Verwendung mit der Kugel vertikal nach oben. Die große lasttragende Kugel wird von kleineren Kugeln im Unterteil des Kugelgehäuses getragen.||

für Preisinformationen bitte einloggen

Technische Spezifikation

Bauhöhe 14
Belastbarkeit (dynamisch) 55
Plattengröße Ø73
Rollwiderstand 1 = Schwer zu rollen, 5 = Leicht zu rollen
Geräuschpegel 1 = Laut, 5 = Ruhig
Tragen 1 = Schnelles Verschleiß, 5 = Langsamer Verschleiß
Rostschutz 1 = Geringer Rostschutz, 5 = Edelstahl
Bauhöhe 14
Belastbarkeit (dynamisch) 55
Plattengröße Ø73
Mittenabstand 55
Durchmesser Bohrung Platte 55
Durchmesser 2/äußerer 40
Dyn. Belastbarkeit 4 km/h 45
Statische Belastung 45
MaterialThickPlate 3
Kragendurchmesser 71
Nettogewicht 0,15
Temperaturbereich -30°C to +70°C
Kugel Durchmesser 25
Numerische Werte in der technischen Spezifikation können nominal/auf das nächste Standardmaß gerundet sein. Um genaue Werte zu sehen, verwenden Sie bitte die Zeichnung.
