skizzieren schwenkbares Gehäuse Doppel 250 mm, 4-Wege Richtun

schwenkbares Gehäuse Doppel 250 mm, 4-Wege Richtun

Artikelnummer:
6x2569rs
PDF-Blatt

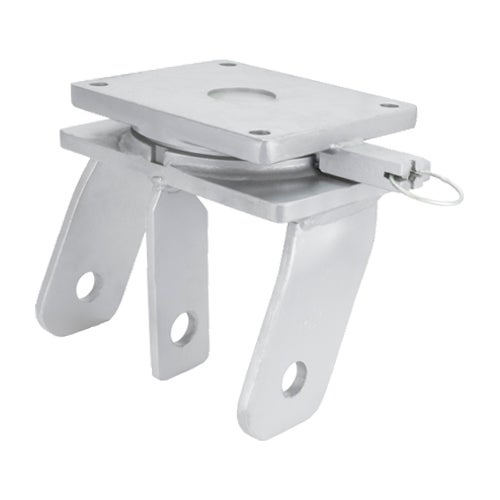

Lenkgehäuse für Doppelrolle mit Vierfach-Richtungsfeststeller. Verschweißtes, verzinktes Stahlgehäuse mit Axialkugellager und darunterliegendem Kegelrollenlager im Drehkranz. Abgedichtet und mit Schmiernippel ausgerüstet. Befestigungsplatte.

für Preisinformationen bitte einloggen

Technische Spezifikation

Durchmesser 250 mm
Bauhöhe 330 mm
Belastbarkeit (dynamisch) 7500 kg
Rollwiderstand 1 = Schwer zu rollen, 5 = Leicht zu rollen
Geräuschpegel 1 = Laut, 5 = Ruhig
Tragen 1 = Schnelles Verschleiß, 5 = Langsamer Verschleiß
Rostschutz 1 = Geringer Rostschutz, 5 = Edelstahl
Durchmesser 250 mm
Bauhöhe 330 mm
Belastbarkeit (dynamisch) 7500 kg
Befestigung Rad Platte
Plattengröße 255x200 mm
Mittenabstand 210x160 mm
Hub Hole Diameter 30 mm
Durchmesser Bohrung Platte 18 mm
Gabelweite 125 mm
Offset 70 mm
Materialstärke Gehäuse 12 mm
MaterialThickPlate 27 mm
Temperaturbereich -20°C to +70°C
Numerische Werte in der technischen Spezifikation können nominal/auf das nächste Standardmaß gerundet sein. Um genaue Werte zu sehen, verwenden Sie bitte die Zeichnung.
