skizzieren Gabel 125 mm

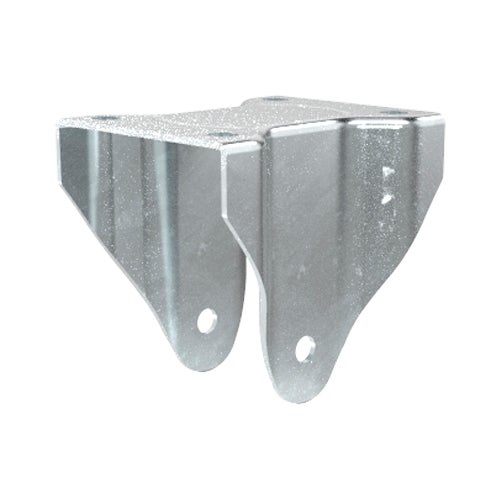

Gabel 125 mm

Artikelnummer:
5k1268
PDF-Blatt

Festes Gehäuse aus verzinktem gepresstem Stahlblech. Befestigungsplatte.

für Preisinformationen bitte einloggen

Technische Spezifikation

Durchmesser 125 mm
Bauhöhe 165 mm
Belastbarkeit (dynamisch) 500 kg
Rollwiderstand 1 = Schwer zu rollen, 5 = Leicht zu rollen
Geräuschpegel 1 = Laut, 5 = Ruhig
Tragen 1 = Schnelles Verschleiß, 5 = Langsamer Verschleiß
Rostschutz 1 = Geringer Rostschutz, 5 = Edelstahl
Durchmesser 125 mm
Bauhöhe 165 mm
Belastbarkeit (dynamisch) 500 kg
Befestigung Rad Platte
Plattengröße 140x110 mm
Mittenabstand 105x80 mm
Hub Hole Diameter 12 mm
Durchmesser Bohrung Platte 11x13 mm
Gabelweite 63 mm
Materialstärke Gehäuse 3 mm
MaterialThickPlate 3 mm
Numerische Werte in der technischen Spezifikation können nominal/auf das nächste Standardmaß gerundet sein. Um genaue Werte zu sehen, verwenden Sie bitte die Zeichnung.
