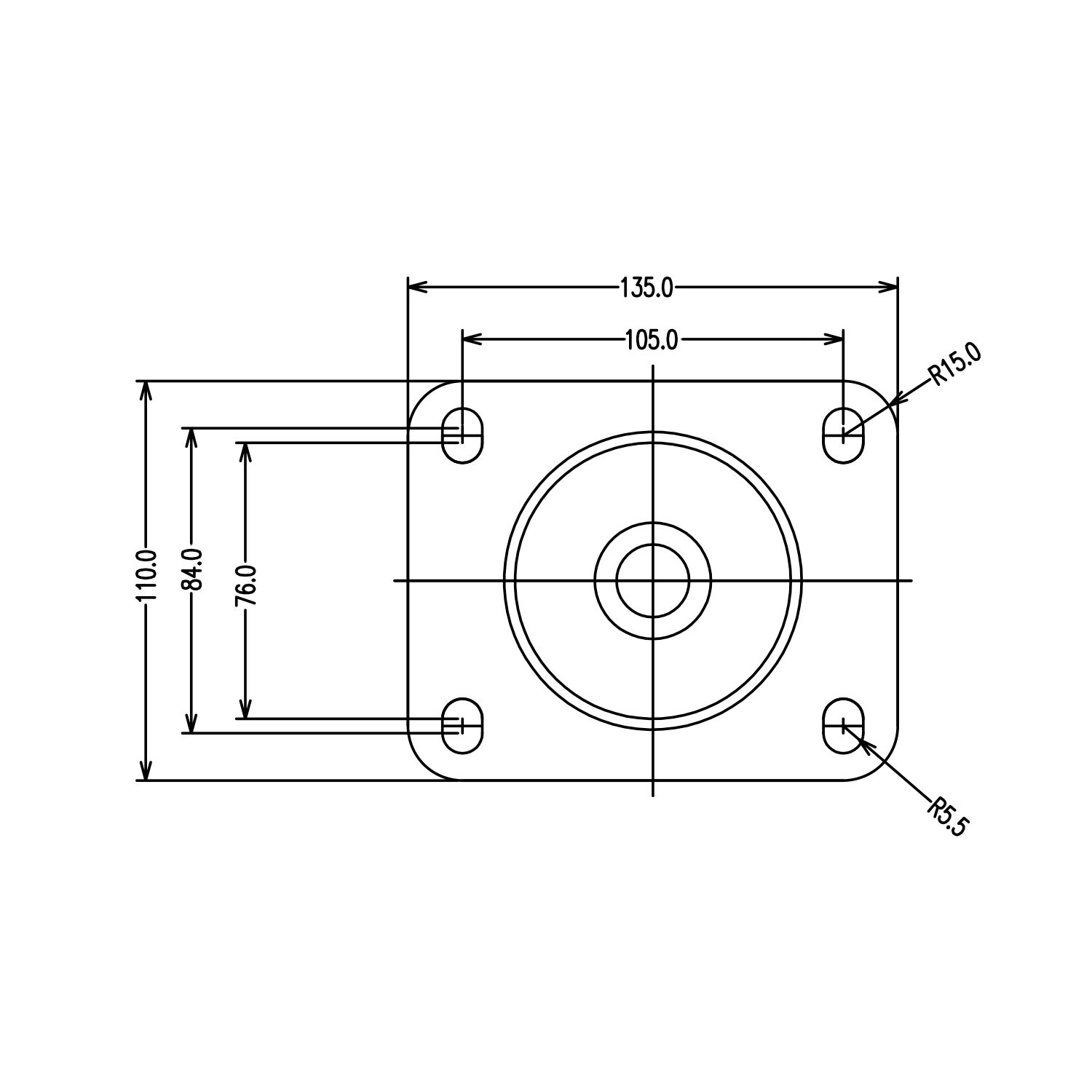

  • skizzieren schwenkbares Gehäuse 125 mm 2

schwenkbares Gehäuse 125 mm

Artikelnummer:
5c1268
PDF-Blatt

Lenkgehäuse aus verzinktem gepresstem Stahlblech mit doppelter Kugelreihe im Drehkranz. Befestigungsplatte.

für Preisinformationen bitte einloggen

Technische Spezifikation

Durchmesser 125 mm
Bauhöhe 165,5 mm
Belastbarkeit (dynamisch) 500 kg
Rollwiderstand 1 = Schwer zu rollen, 5 = Leicht zu rollen
Geräuschpegel 1 = Laut, 5 = Ruhig
Tragen 1 = Schnelles Verschleiß, 5 = Langsamer Verschleiß
Rostschutz 1 = Geringer Rostschutz, 5 = Edelstahl
Durchmesser 125 mm
Bauhöhe 165,5 mm
Belastbarkeit (dynamisch) 500 kg
Gehäusetyp Lenk
Befestigung Rad Platte
Plattengröße 140x110 mm
Mittenabstand 105x80 mm
Hub Hole Diameter 12 mm
Durchmesser Bohrung Platte 11 mm
Gabelweite 61 mm
Dyn. Belastbarkeit 4 km/h 500 kg
Offset 45,5 mm
Materialstärke Gehäuse 3,5 mm
MaterialThickPlate 4 mm
Nettogewicht 1,24 kg
Temperaturbereich -20°C to +70°C
Numerische Werte in der technischen Spezifikation können nominal/auf das nächste Standardmaß gerundet sein. Um genaue Werte zu sehen, verwenden Sie bitte die Zeichnung.
