Gabel 80 mm

Artikelnummer:
5b0866
PDF-Blatt

Festes Gehäuse aus verzinktem gepresstem Stahlblech. Befestigungsplatte.

für Preisinformationen bitte einloggen

Technische Spezifikation

Durchmesser 80 mm
Bauhöhe 108 mm
Belastbarkeit (dynamisch) 150 kg
Rollwiderstand 1 = Schwer zu rollen, 5 = Leicht zu rollen
Geräuschpegel 1 = Laut, 5 = Ruhig
Tragen 1 = Schnelles Verschleiß, 5 = Langsamer Verschleiß
Rostschutz 1 = Geringer Rostschutz, 5 = Edelstahl
Durchmesser 80 mm
Bauhöhe 108 mm
Belastbarkeit (dynamisch) 150 kg
Gehäusetyp Fest
Befestigung Rad Platte

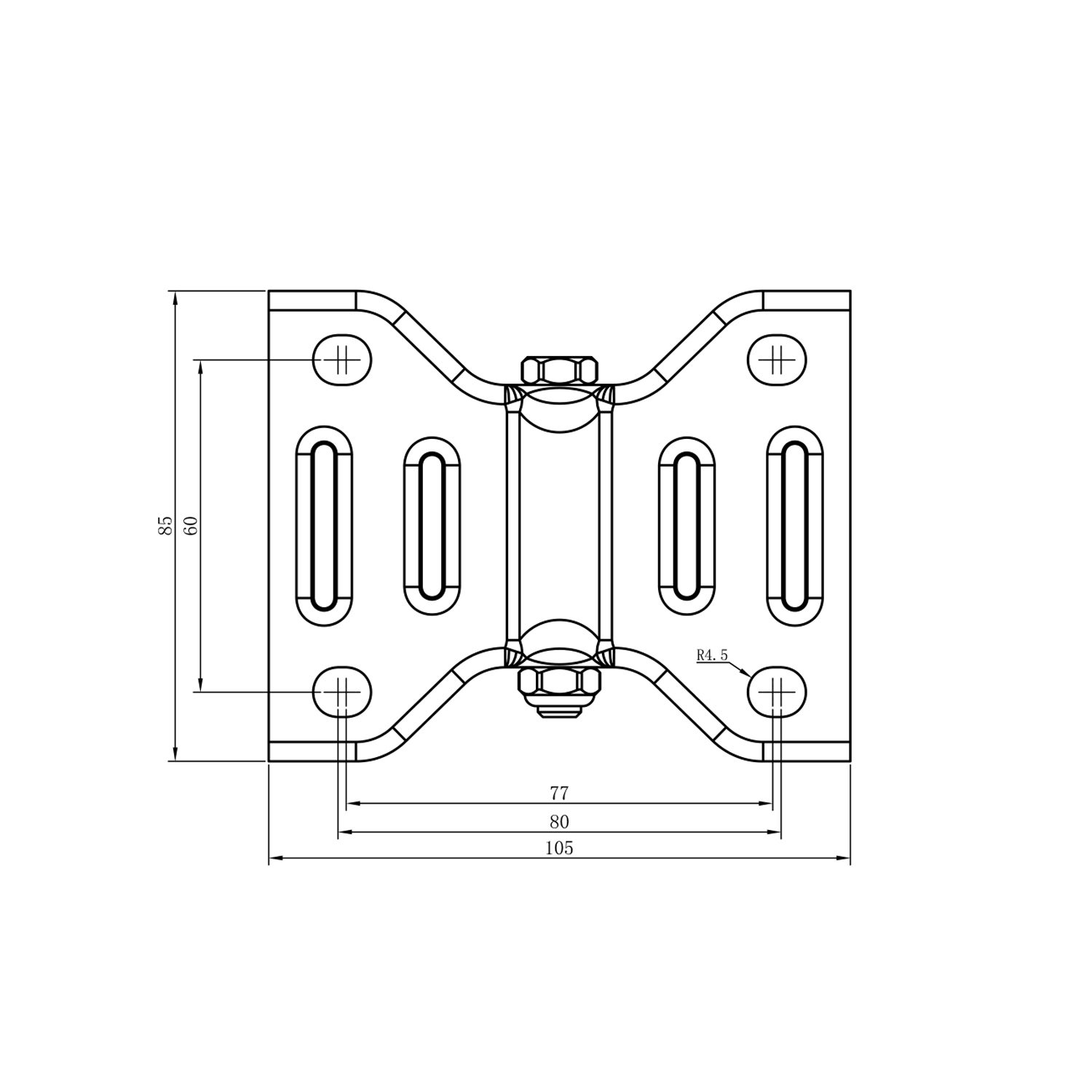

Plattengröße 105x85 mm
Mittenabstand 80x60 mm
Hub Hole Diameter 8 mm
Durchmesser Bohrung Platte 9 mm
Gabelweite 46 mm
Materialstärke Gehäuse 2,5 mm
MaterialThickPlate 2,5 mm
Nettogewicht 0,3 kg
Temperaturbereich -20°C to +70°C
Numerische Werte in der technischen Spezifikation können nominal/auf das nächste Standardmaß gerundet sein. Um genaue Werte zu sehen, verwenden Sie bitte die Zeichnung.
