Schwenkbares Gehäuse 125 mm, Bauhöhe 155 mm

Artikelnummer:
511266-155
PDF-Blatt

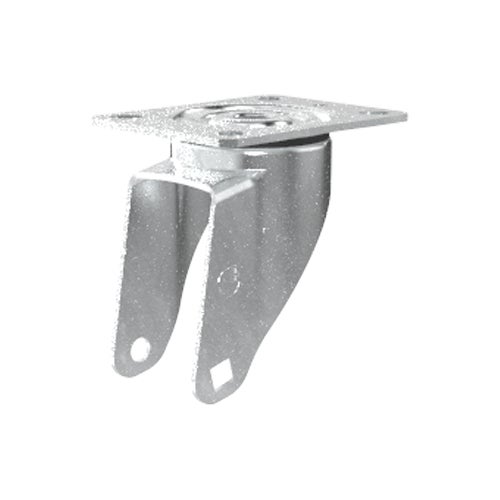

Lenkgehäuse aus verzinktem gepresstem Stahlblech mit doppelter Kugelreihe im Drehkranz. Befestigungsplatte. Bauhöhe 155mm.

für Preisinformationen bitte einloggen

Technische Spezifikation

Durchmesser 125 mm
Bauhöhe 155 mm
Belastbarkeit (dynamisch) 140 kg
Rollwiderstand 1 = Schwer zu rollen, 5 = Leicht zu rollen
Geräuschpegel 1 = Laut, 5 = Ruhig
Tragen 1 = Schnelles Verschleiß, 5 = Langsamer Verschleiß
Rostschutz 1 = Geringer Rostschutz, 5 = Edelstahl
Durchmesser 125 mm
Bauhöhe 155 mm
Belastbarkeit (dynamisch) 140 kg
Befestigung Rad Platte

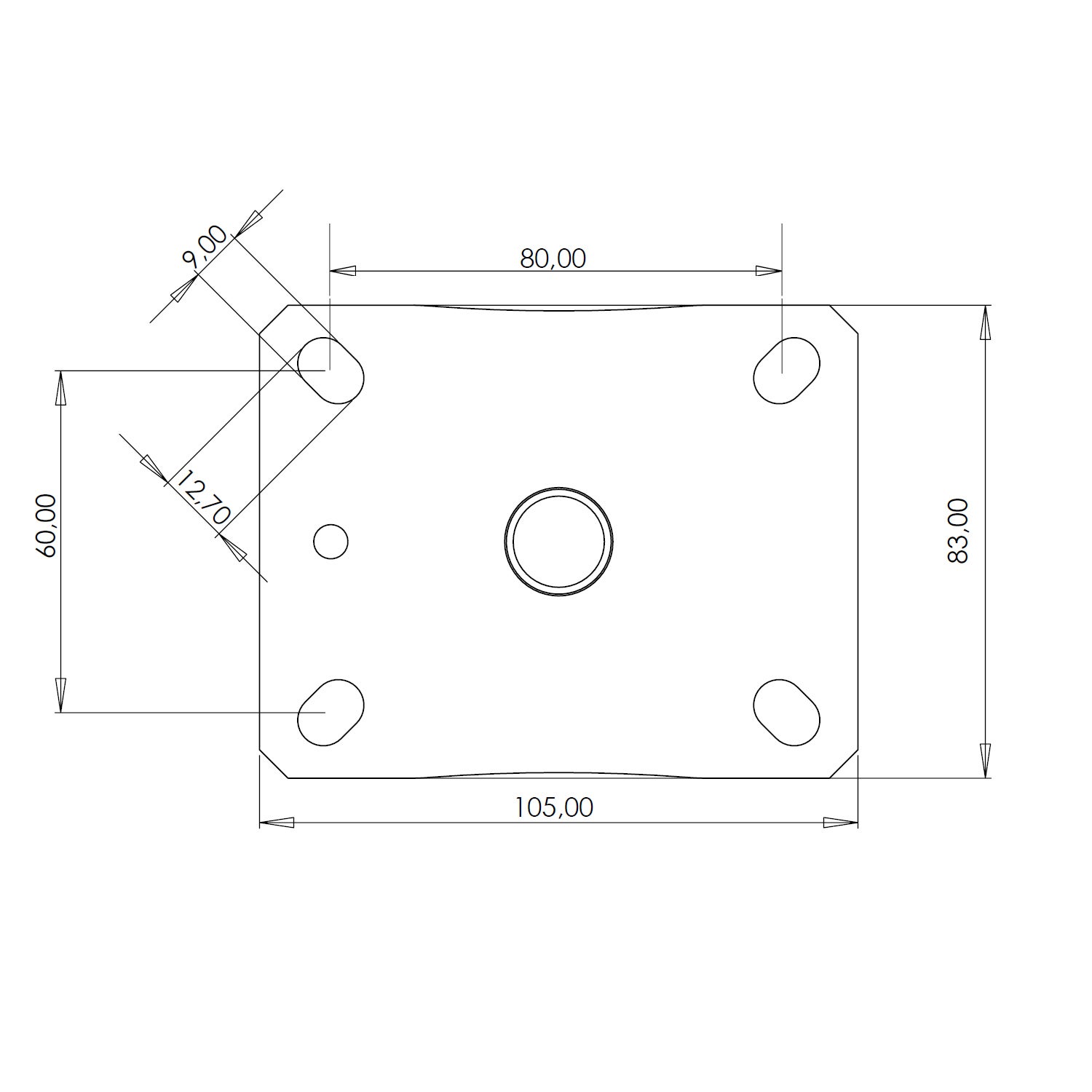

Plattengröße 105x83 mm
Mittenabstand 80x60 mm
Hub Hole Diameter 10 mm
Durchmesser Bohrung Platte 9 mm
Gabelweite 46 mm
Offset 40 mm
Materialstärke Gehäuse 2,5 mm
MaterialThickPlate 3 mm
Temperaturbereich -20°C to +70°C
Numerische Werte in der technischen Spezifikation können nominal/auf das nächste Standardmaß gerundet sein. Um genaue Werte zu sehen, verwenden Sie bitte die Zeichnung.
Erweitert technische spezifikation

Geben Sie Ihre Daten ein, um 3D-Dateien herunterzuladen.

Zeichnung nicht verfügbar.
