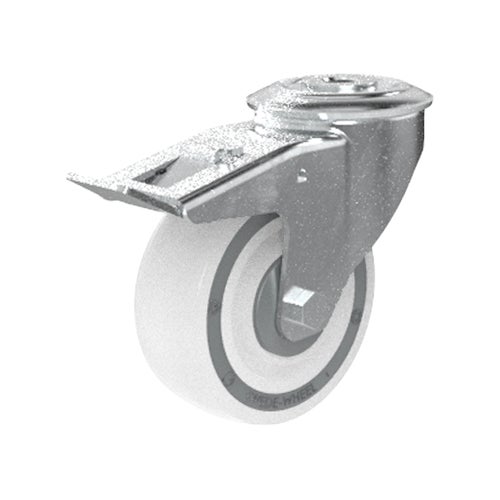

skica Pomoćni točak 100 mm, sa potpunom kočnicom, PP točak

Pomoćni točak 100 mm, sa potpunom kočnicom, PP točak

Broj artikla:
5a10005732ng
PDF list

Okretni nosač sa ukupnom kočnicom. Pritisnuta, pocinkovana čelična konstrukcija sa duplim kugličnim ležajevima u obrtnoj glavi. Centralni otvor za montažu za M12 šraf. Vijčana osovina točka. Točak od prirodnog PP sa zaštitom od niti. Kuglični ležajevi.

Za informacije o ceni, prijavite se.

Specifikacije

Prečnik 100 mm
Visina gradnje 128 mm
Otpornost Na Teret 140 kg
Otpor kotrljanja 1 = Teško kotrljanje, 5 = Lako kotrljanje
Nivo buke 1 = Glasno, 5 = Tiho
Habanje 1 = Brzo habanje, 5 = Sporo habanje
Zaštita od rđe 1 = Mala zaštita od rđe, 5 = Nerđajuće
Prečnik 100 mm
Visina gradnje 128 mm
Otpornost Na Teret 140 kg
Montaža Točka Središnja rupa
Tip Materijala Staze Polipropilen (PP)
Ležaj Kuglični ležaj
Tvrdoća Staze (Shore°) 65° Shore D
Centralna Rupa 13 mm
Kočnica Totalna kočnica
Širina Staze 32 mm
Otvor Glave Točka 8 mm
Tip Materijala Glave Točka Polipropilen(PP)
Širina Viljuške 46 mm
Boja Gazne Površine Prirodna
Pomak 45 mm
Debljina Materijala Nosača 2,5 mm
Poluprečnik Okretanja 124 mm
Temperaturni Opseg -10°C to +60°C
Numeričke vrednosti u tehničkoj specifikaciji mogu biti nominalne/zaokružene na najbližu standardnu dimenziju. Za tačne vrednosti, koristite crtež.
Prošireno specifikacije

Unesite svoje podatke da biste preuzeli 3D datoteke.

Crtež nije dostupan.

Detaljne informacije o stanju na lageru dostupne su samo prijavljenim korisnicima.

Dostupno samo prijavljenim korisnicima.
